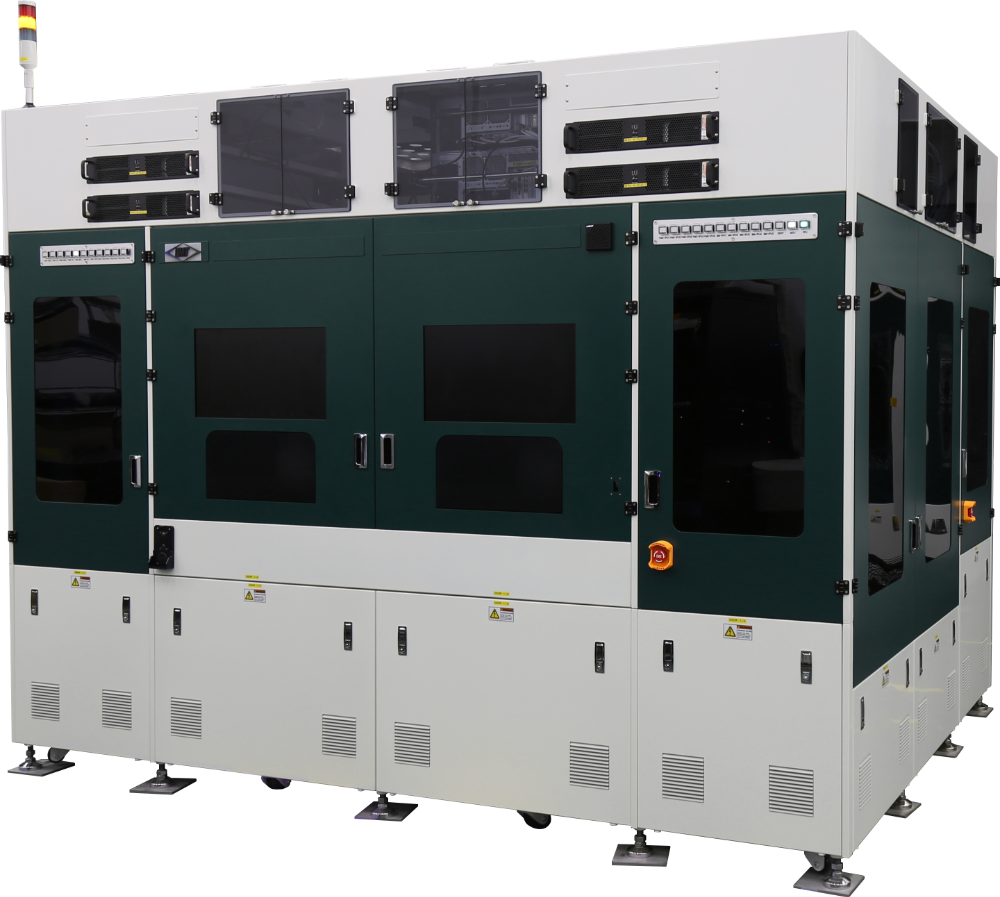

U-400T / Color Unit 2D AFVI
JEDEC tray 기반의 표준 unit inspection 구성으로, 양면 auto flip과 tray 적재 운영을 지원합니다.
- Color: 2.5-5 um/pixel
- Metal / SR
- Max. 150 tray at once
- System size: 2,330(W) x 1,780(D) x 1,965(H) mm
- Multi-angle white LED
- 25 sec/tray
- 양면 auto flip
대표 모델제품 문의

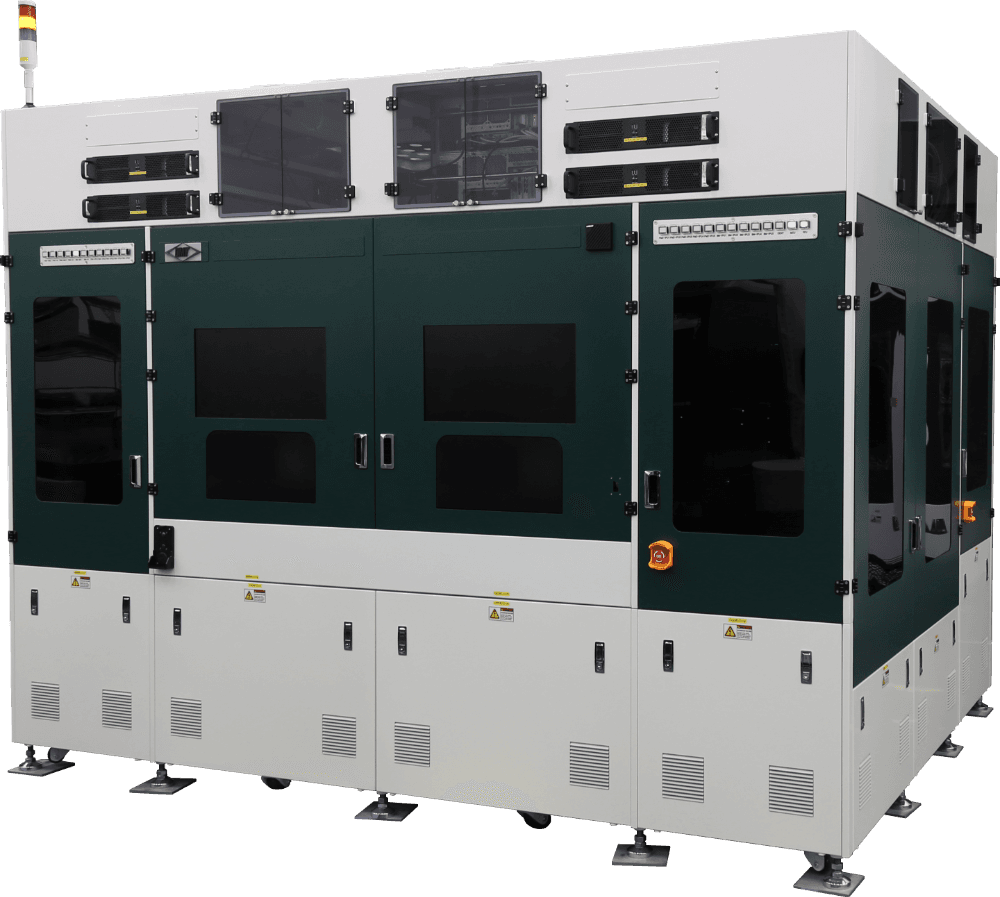

고해상도 컬러 및 덴트 검사Tray AFVI
Unit 레벨 최종 외관 검사를 담당 합니다.
2.5-5um 컬러 및 Dent 검사 확장 가능한 Tray AFVI
JEDEC Tray에 담긴 FC-BGA Unit 검사를 위한 AFVI 제품군으로 양면 자동 검사가 가능합니다.
제품 유형
Unit on JEDEC Tray
FC-BGA unit inspection을 tray loading 중심으로 대응
적재 용량
Max. 150 Tray
auto flip이 필요한 2D 구성과 one-side 3D 구성을 구분해 제안
Tray AFVI 제품군 간단 사양
U3D-400T / Unit 3D AFVI
높이 편차와 3D shape 검증이 필요한 unit inspection용 one-side tray 구성입니다.
- X: 6.5 um, Z: 20 nm
- FOV: 11.6 mm
- 35 sec/tray
- System size: 1,960(W) x 1,510(D) x 2,105(H) mm
- Z-repeatability: 200 nm
- Range: 350 um to 500 um
- Unit on JEDEC tray, one side
선정 기준
Tray AFVI 선택 포인트
- JEDEC Tray 상에서 양면 2D 컬러 검사를 할 경우 U-400T 검토
- 범프 높이 검사 필요 시 U3D-400T 검토
- Tray-in Tray-out 공정을 기준으로 설계
- IVS / ICS와 연계해 비접촉 베리파이 흐름으로 확장할 수 있습니다
운영 메모
공정 운영 메모
- JEDEC Tray를 사용하여 상하면 자동 검사 가능
- 3D AFVI를 이용해 Bump 높이 측정 및 Warpage 검사 가능
- SR 및 Metal 결함 검출 가능
